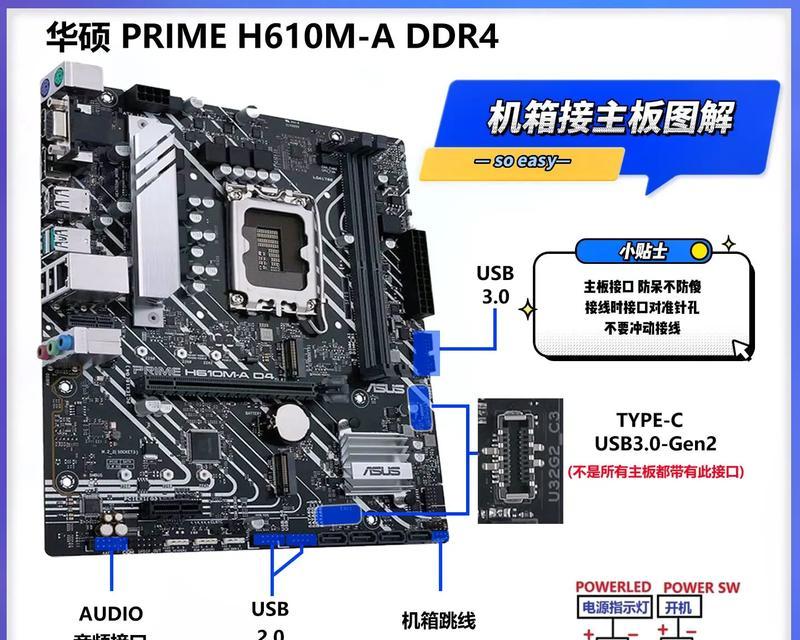

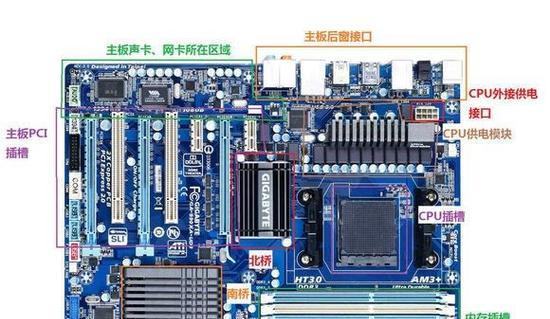

电脑主板是电脑硬件中的核心组件，负责将各个硬件设备连接起来并实现它们之间的通信。正确的接线是确保电脑正常运行的重要步骤。本篇文章将为您详细介绍电脑主板上所有接线的作用和连接方式，帮助您更好地了解和掌握电脑主板接线知识。
1.电源供应连接（ATX24Pin）：连接主板和电源供应器的主要接线之一，通过24个引脚实现电源供应器对主板的供电，确保电脑可以正常启动和运行。
2.处理器供电连接（ATX8Pin）：提供处理器所需的电源，通常为8个引脚，确保处理器能够正常工作，并且稳定供电。
3.内存插槽连接（DDRx）：将内存条插入到主板上的内存插槽中，确保内存能够正确识别并与主板进行通信，提供足够的内存容量以支持电脑的运行。
4.显示器连接（VGA/HDMI/DP）：将显示器与主板相连接，通过VGA、HDMI或DP接口实现视频信号的传输，将计算机的图像和视频输出到显示器上。
5.声卡连接（Audio）：将扬声器、耳机等音频设备通过音频接口与主板连接，实现声音的输入和输出。
6.硬盘连接（SATA）：通过SATA接口将硬盘、固态硬盘等存储设备与主板相连，实现数据传输和存储。
7.显卡插槽连接（PCIex16）：将显卡插入到主板上的PCIex16插槽中，确保显卡能够与主板正常通信，提供良好的图形处理性能。
8.USB接口连接：将USB设备（如键盘、鼠标、摄像头等）通过USB接口与主板相连，实现数据传输和设备操作。
9.网络接口连接（RJ45）：将网络线缆通过RJ45接口插入主板上的网口，实现网络连接，用于上网和局域网通信。

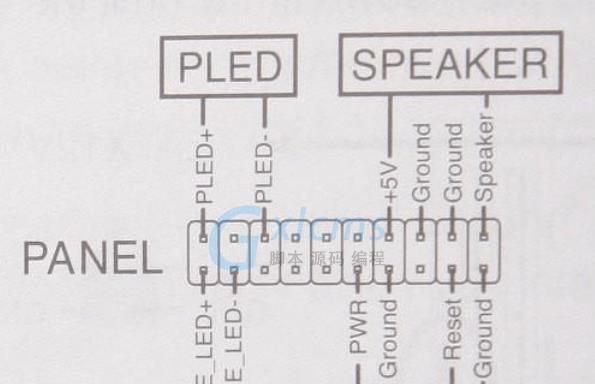

10.前面板连接（PowerSW/ResetSW/LED）：将电源开关、重启开关和LED指示灯通过前面板接口与主板连接，实现对电脑的控制和状态显示。
11.风扇供电连接（CPUFan/ChassisFan）：将风扇通过风扇接口与主板相连，确保风扇正常工作，保持计算机散热和稳定运行。
12.前置音频连接（FrontPanelAudio）：将前置音频接口与主板的音频接口相连，实现前置音频设备（如耳机、麦克风）的插入和使用。
13.电源指示灯连接（PowerLED）：将电源指示灯通过指示灯接口与主板相连，实现电脑开机和运行状态的显示。
14.BIOS电池连接（CMOSBattery）：将BIOS电池插入到主板上的CMOS电池槽中，确保计算机在断电后还能够保存BIOS设置和系统时间。
15.扩展卡连接（PCI/PCIex1）：将扩展卡插入到主板上的PCI或PCIex1插槽中，扩展计算机的功能和性能，如声卡、无线网卡等。
通过本文的介绍，我们可以了解到电脑主板上各个接口的作用和连接方式。正确地连接电脑主板是确保计算机正常运行的关键一步，希望本文的内容可以帮助到您，在电脑组装和维护过程中更加得心应手。
